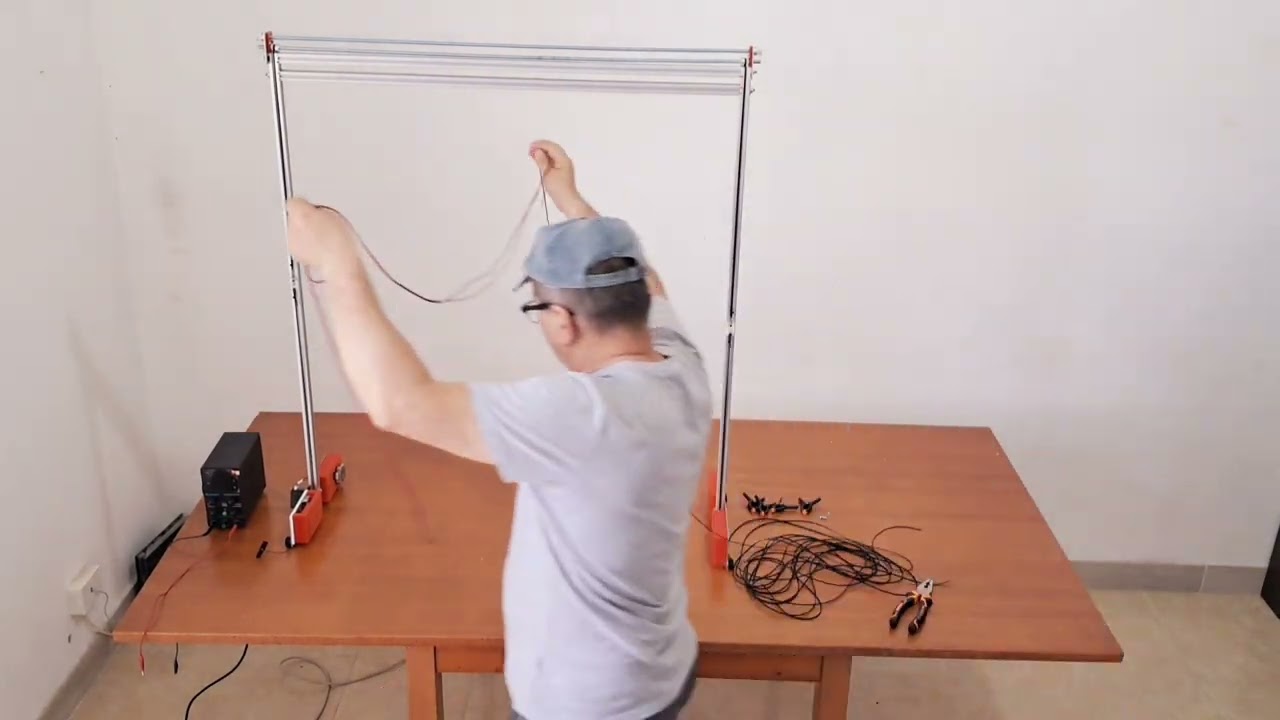

Come montare la macchina CostyCNC XBig
Video tutorial e istruzioni per la nuova CostyCNC XBig. Una macchina super leggera, semplice, senza fronzoli inutili e con una lunghezza di taglio illimitata. Progettata da Costel Boboaca per essere precisa, onesta e facile da montare. Qui impari a unire la struttura e a collegare la scheda MKS DLC32 con WiFi.
🔧 Dati Tecnici XBig
- Area taglio: 250x90x90 cm (estendibile 10m)
- Controller: MKS DLC32 (Wi-Fi, USB, SD)
- Motori: NEMA 17 + driver silenziosi A4988
- Filo caldo: Nichel-Cromo 0.2mm – 60V professional
- Controllo: Web browser / Mobile / Wi-Fi
🚀 Perchè scegliere XBig
✅ Struttura leggera ma rigidissima.
✅ Software CostyCNC Tools con generazione automatica ponti.
✅ Adatta a insegne commerciali, lettere 3D, prototipazione industriale.
✅ Assistenza diretta da Costel Boboaca e community attiva.
🛠️ Montaggio meccanico — istruzioni passo passo

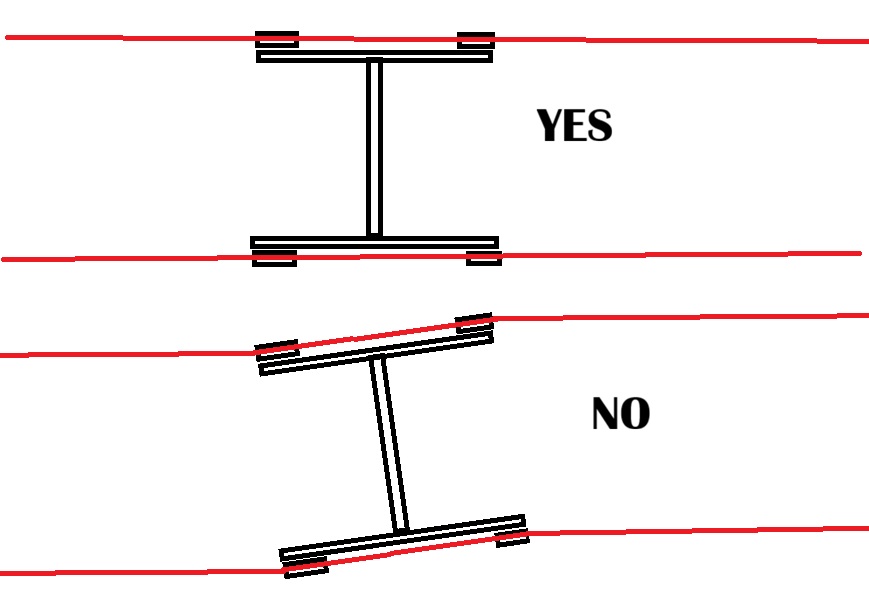

1️⃣ Allineamento & Assi

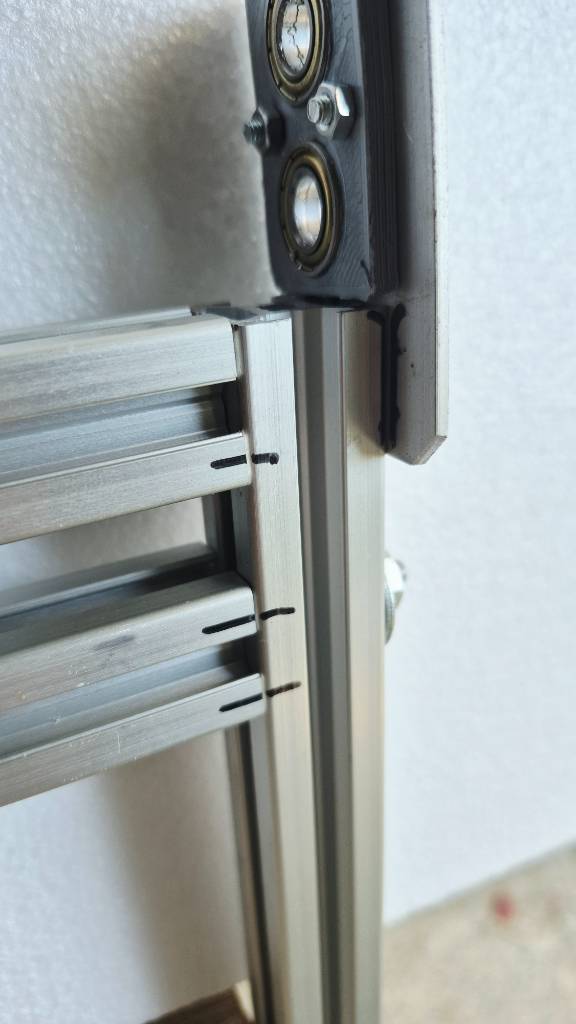

Monta la struttura rispettando i segni di riferimento. Controlla lo scorrimento fluido dei carrelli con gioco regolato per evitare sforzi ai motori NEMA17.
2️⃣ Cinghia lunga & tensione
Tendi la cinghia dell’asse lungo: deve essere ferma senza essere eccessivamente rigida. Previeni perdita di passi.
3️⃣ Collegamento filo caldo 60V
Fissa filo Nichel-Cromo 0,2 mm ai terminali dell'asse verticale. Collega trasformatore 60V. Attenzione: alta tensione!
4️⃣ Verifica elettronica MKS DLC32
Collega alimentazione 12V, accendi Wi-Fi integrato e collega via browser all'IP della scheda per test manuali.
✂️ Come tagliare insegne e scritte - Primo utilizzo
📲 Workflow completo: da idea a oggetto reale
- Prepara la grafica: Accedi a CostyCNC Tools (web app gratuita).
- Genera G-code automatico: Scrivi testo o carica PNG in bianco/nero. Il software aggiunge ponti intelligenti per evitare distacchi.
- Posiziona la macchina: Con joystick Wi-Fi o manualmente, porta il filo caldo nell'angolo superiore sinistro del blocco polistirolo.
- Invia il file: Puoi salvare su SD card o inviare direttamente via web interface. Premi Start e osserva la precisione millimetrica.
📺 Metodo rapido costycnc vs classico vettoriale
📶 Metodo costycnc semplice, rapido anche per principianti assoluti
Rapido e supersemplice copia incolla, trascina o salva e carica.

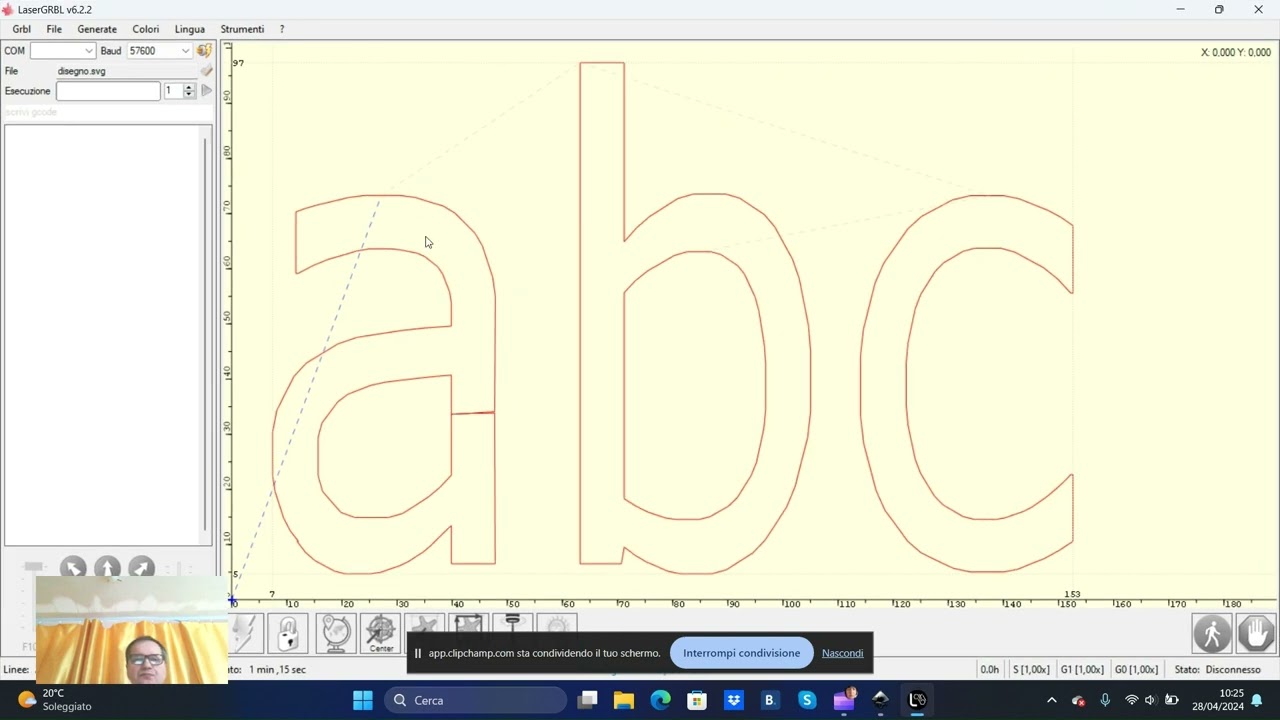

🔌 Metodo classico e noioso inkscape+lasergrbl (che fanno tutti)
Molti passaggi, alta conoscenza di grafica vettoriale.
✅ Checklist primo contatto — Cosa fare dopo aver ricevuto la macchina
Guide lineari, motori, viti, scheda e filo.
Segui i video ufficiali e i segni sul profilo.
Collega tramite browser a
192.168.4.1Usa il demo incluso su scheda SD.
🤝 Hai bisogno di assistenza?
Unisciti al gruppo ufficiale Facebook: oltre 5000 utenti e Costel risponde personalmente.
