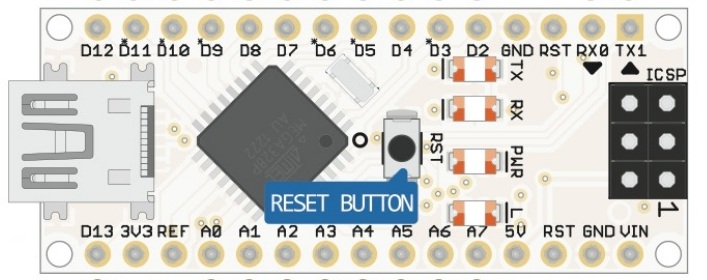

Pin Arduino ↔ Indirizzi registri ATmega328P

Tabella completa per scrivere codice in puro assembly, senza simboli, solo numeri e bit.

Esempio in puro Assembly: accendere il pin D13

.org 0
rjmp loop
.org 100
loop:
ldi r16, 0b00100000   ; bit 5 → PB5 → D13
out 36, r16           ; imposta direzione output (indirizzo 36)
out 37, r16           ; accende D13 (indirizzo 37)
rjmp loop

Arduino Pin	Porta	Bit	Dir. (dec)	Out (dec)	In (dec)
D0	PD0	0	51	52	50
D1	PD1	1	51	52	50
D2	PD2	2	51	52	50
D3	PD3	3	51	52	50
D4	PD4	4	51	52	50
D5	PD5	5	51	52	50
D6	PD6	6	51	52	50
D7	PD7	7	51	52	50
D8	PB0	0	36	37	35
D9	PB1	1	36	37	35
D10	PB2	2	36	37	35
D11	PB3	3	36	37	35
D12	PB4	4	36	37	35
D13	PB5	5	36	37	35
A0	PC0	0	33	34	32
A1	PC1	1	33	34	32
A2	PC2	2	33	34	32
A3	PC3	3	33	34	32
A4 (SDA)	PC4	4	33	34	32
A5 (SCL)	PC5	5	33	34	32
